Antenne wifi booster avec une paille

Posté le 3 Oct, 2007 dans bricol, wifi | 2 Commentaires

Après le tuning d’antenne wifi version Windsurf, je vous propose la version « paille »!

Plus compliqué qu’un simple découpage dans de l’alu, ce montage permettrai de doubler la porté et la puissance du Wifi (et de faire un pas de plus vers le montage d’une ricoré ? 😉 ) avec vraiment très peu de matériel:

  • Une antenne type « bâton »
  • Un peu de câble (fil électrique)
  • Une vis
  • Une paille.


Le bricolage n’est vraiment pas compliqué et consiste en 4 étapes:

1. Désolidarisez la partie supérieure de l’antenne, aidez vous éventuellement d’un tournevis ou autre lame assez fine (attention les doigts !).

C’est la partie la plus « difficile » de la manip’ mais ne vous découragez pas!

antenne wifi

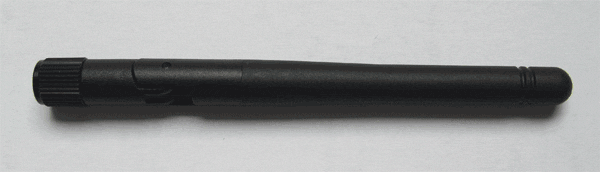

Avant

modification antenne

Après

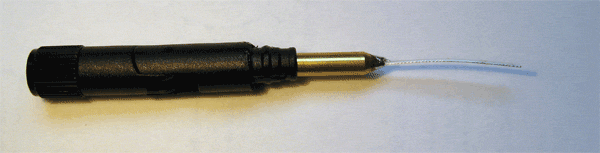

antenne demontée

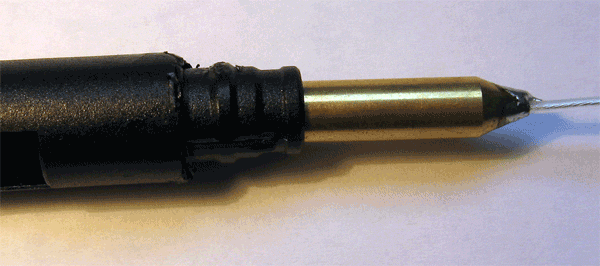

Détail

2. Ensuite il faut faire la nouvelle antenne avec notre fil: ——-7.5 cm ——-||| 7 tour |||– 2-2.5 cm–

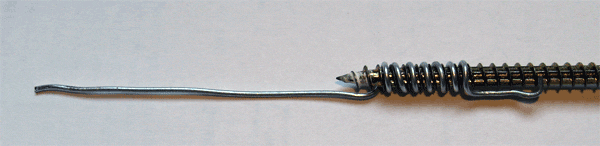

fil rallonge antenne

Il n’est pas interdit de mieux faire 😉

3. Fixez « l’antenne » à la base en dénudant le petit bout existant et en les mettant en contact.

montage final

4. Un peu de scotch, une paille et hop c’est fini !

Les plus vaillant feront même un peu de soudure 🙂

Conclusion:

J’ai fait ça vraiment rapidement et avec les moyens du bord (le fil de fer c’est vraiment pas top!) . De plus les conditions de test n’étaient vraiment pas optimales : Ordi au fond d’une pièce, sous un bureau, 2 pauvre réseaux wifi captés avec l’antenne bâton standard au lieu de 15 avec une antenne déportée…

Mais malgré ça j’ai pu constater un léger + : 5 dB de gagné sur un signal vraiment faible ( 79dB au lieu de 84 😉 )

Gagner le double de porté et de puissance me semble exagéré mais un bricolage propre peu donner des bons résultats à mon avis !

En prime, une petite vidéo de la manip’ :

2 Commentaires

Recevoir les commentaires par email

  1. dops dit :

    trop fort =) j’aime bien ca m’eclate sinon c pas mal pour un debut

  2. Lambert dit :

    Vous ne dites rien concernant le diametre des spires…Il est important pour le fonctionnement de l antenne..sinon..cela ne veut rien dire..
